3*3*1.5贴片轻触开关

产品型号:JY05546
产品名称:贴片轻触开关
产品规格:3*3*1.5H
产品力度:100gf/160gf/260gf
产品寿命:10万次/20万次/50万次/100万次
产品特点:防尘/防助焊剂/铜头
订购热线:17552693891
立即咨询

产品参数Product parameters

工作温度 -20℃to+70℃
额定电流 50mA.12V DC
绝缘电阻 100mΩ min.100V DC
介电强度 250V AC for 1 min
接触电阻 100mΩ  max
开关行程 0.25±0.1mm
高  度 1.5/1.6/1.7/2.0/2.5/3.0/4.3mm
按  力 100gf/160gf/260gf

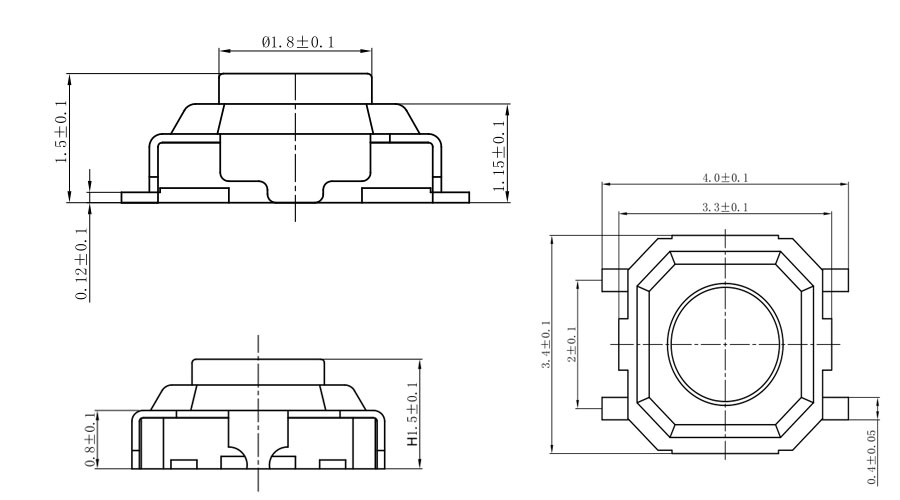

外形图outside view









8731

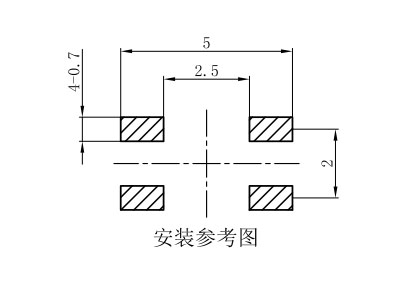

安装孔尺寸图MOUNTING HOLE DIMENSIONS




876-1


电路图SCHEMATIC

33

焊接条件WELDING CONDITIONS

4.5*4.5贴片轻触开关

注意事项PRECAUTIONS

直插式轻触开关系列使用注意事项:

考虑清洗触摸开关时,请协商。

请不要从触摸开关上面浸入助焊剂。

请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。

进行第2次焊接时,应在开关回复到常温之后进行。

请使用比重为0.81以上的助焊剂。

应用行业BY INDUSTRY

医疗器材 微波炉 门铃 电饭煲 电脑鼠标

医疗器材

微波炉

门铃

电饭煲

电脑鼠标

小家电 测试仪器 安防设备 军工用品 通讯设备

小家电

测试仪器

安防设备

军工用品

通讯设备


  • 01 汽车电子产品

    电脑鼠标

    汽车门锁

    内部检测

    安全带闩锁验证

    运动限位感应

    面板关闭检测

  • 02 白色/家电开关

    电饭煲

    微波炉

    热水器

    搅拌器/食物处理器

    洗衣机/烘干机

    咖啡机

  • 03 测试与测量

    离心机

    仪表仪器

    化学分析仪器

  • 04 楼宇自动化

    热成本分配器

    能源管理和保护

    阀门起动器

  • 05 医疗器械

    血压监测仪

    手术缝合器

  • 06 安防设备

    入侵警报

    自动门
