产品参数
工作温度 | -20℃to+70℃ |
额定电流 | 50mA.12V DC |
绝缘电阻 | 100mΩ min.100V DC |
介电强度 | 250V AC for 1 min |
接触电阻 | 100mΩ max |
开关行程 | 0.25±0.1mm |
高 度 | 4.3/5mm |
按 力 | 160gf/260gf |

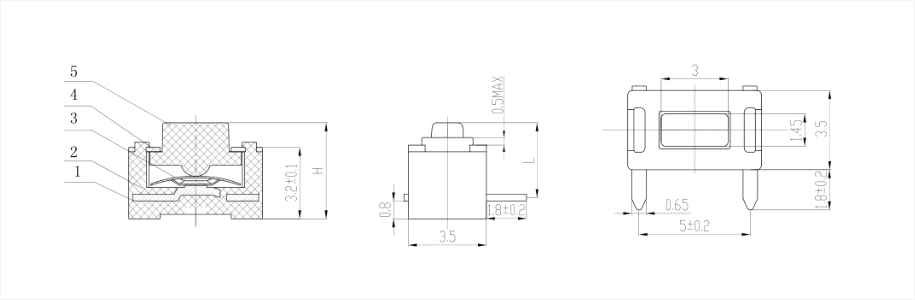

外形图

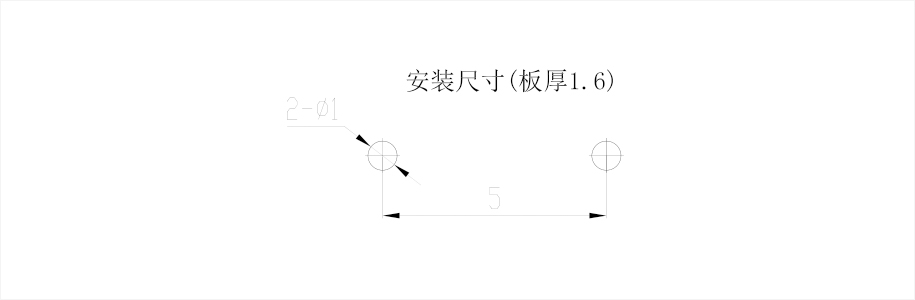

安装孔尺寸图

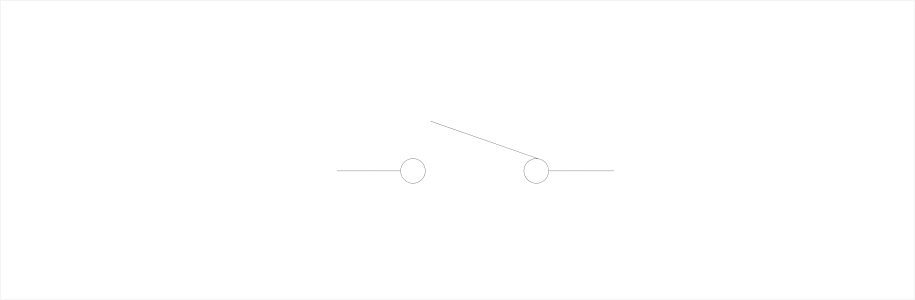

电路图
焊接条件
注意事项
直插式轻触开关系列使用注意事项:
考虑清洗触摸开关时,请协商。 请不要从触摸开关上面浸入助焊剂。 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。 进行第2次焊接时,应在开关回复到常温之后进行。 请使用比重为0.81以上的助焊剂。 |
应用行业
医疗器材 |
微波炉 |
门铃 |
电饭煲 |
电脑鼠标 |
小家电 |
测试仪器 |
安防设备 |
军工用品 |
通讯设备 |
汽车电子产品:电脑鼠标;汽车门锁;内部检测;安全带闩锁验证;运动限位感应;面板关闭检测。 家电开关:电饭煲;微波炉;热水器;搅拌器/食物处理器;洗衣机/烘干机;咖啡机。 测试与测量:离心机;仪表仪器,化学分析仪器。 楼宇自动化:热成本分配器;能源管理和保护;阀门起动器。 医疗器械:血压监测仪;手术缝合器。 安防设备:入侵警报;自动门。 |
